如何正确的安装液晶拼接屏

返回列表 发布日期: 2019.08.27

液晶拼接屏行业至问世发展至今已经十多年了,已经深深的融入了人们的生活中。那么该如何正确的安装液晶拼接屏呢,下面天津景信科技带你了解

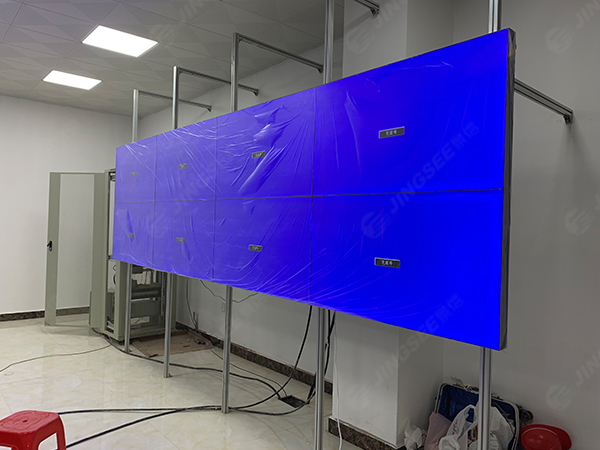

如何正确的安装液晶拼接屏

如何正确的安装液晶拼接屏

1. 将液晶屏平放在泡垫或干净的柔软垫子上面,液晶屏正面朝下;

2. 将机芯固定架分左右两侧,用12颗BM5X8的螺钉将固定架固定在液晶屏上;

3. 将拼接单元机芯平放在固定好的机芯固定架中间,再将背光线从左侧固定架的底部穿过,同时将插头插入液晶屏的左侧背光板插座里;并在插屏线时,将屏线插头的金属片一面朝下,然后再插入液晶屏的LVDS驱动屏线插座;


如何正确的安装液晶拼接屏

4. 并根据“液晶显示单元装配示意图”将液晶拼接屏显示单元按照其单元结构与其安装空位安装;

5. 在单元屏的下方、左右方均有绑线位,根据示意图将线材绑好;

6. 在安装时应当注意其结构不会影响但显示屏与机芯的后续维护;

液晶拼接屏在安装时应当先将底座从左边第一组到右(从左到右)连接,再安装上组机柜从左边第一组到右(从左到右)连接、而后安装面框,最后连接固定液晶拼接屏显示单元的铝型材配件,每列固定2条,而在机柜安装按项目图纸要求组装好机柜各部件,确认其牢固、稳定。
